JEDNODUCHÝ BUDÍK

Toto zapojenie je veľmi jednoduché, a zvládne ho úplne každý kto sa aspoň troška zaoberá elektrotechnikou. Celý nápad vznikol, keď sa mi do rúk dostali

troška už pokazené náramkové digitálne hodinky.

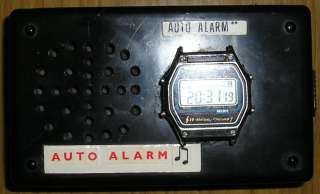

Vybral som z nich pôvodný piezomenič, a namiesto neho som tam dal jednoduchý tranzistorový zosilňovač a reproduktor. A budík bol na svete :-)

Tranzistor T1 treba vybrať podľa zosilnenia, ja som našiel doma nejaký starý tuším nejaký ruský, typ sa nedá prečítať, ale má dobré zosilnenie. Skúšal som aj bežné používané typy KC alebo BC ale nedalo sa to s týmto porovnať. rezistor som dal 4K7 a reproduktor má 8Ω. Všetko som to dal do krabičky. Na napájanie som použil dve tužkové batérie, a jednu batériu ešte na napájanie hodiniek. S budíkom som spokojný, používam ho už asi 10 rokov.
